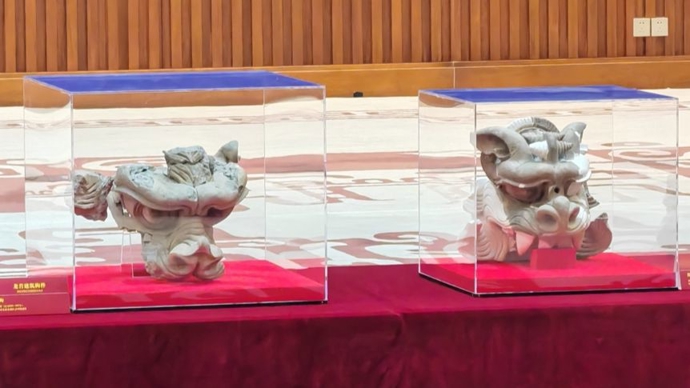

雄安新区，一座共和国正在加紧建设的千年之城。这里出土的两件唐代建筑龙首，修复后实证了雄安千年历史的文脉传承。

古州城遗址卫星图。

2024年10月28日，位于雄安的唐代古州城遗址18号建筑遗址出土了两件陶质龙首。6天后，龙首被送到中国社会科学院科技考古与文物保护重点实验室考古方舱。这个刚刚成立的实验室考古方舱来源于1952年成立的中国科学院考古研究所技术组。

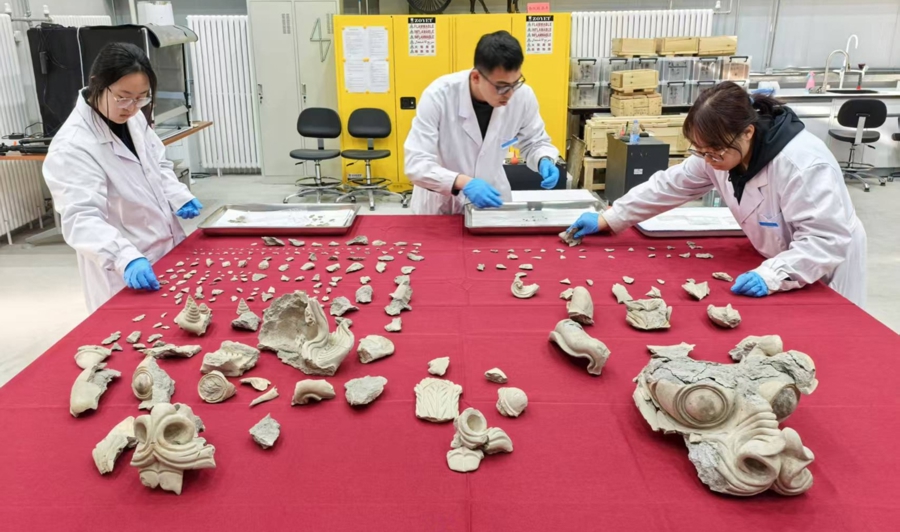

拼接前的龙首分成上百块碎块。

雄安古州城遗址是唐时期鄚州城的所在地。此前从汉至隋，是鄚县县治所在。唐景云二年（公元711年），朝廷设置鄚州，成为“燕云十六州”之一。鄚州由瀛州的鄚县、任丘、文安、清苑和幽州的归义共五县组成，鄚城作为鄚州治所升级为州城，到五代至北宋初期被废弃。

据中国社会科学院实验室考古方舱刘勇博士介绍，龙首是建筑构件，用在屋顶上。这两个龙首是考古编号为古州城18号建筑遗址上的，分别被编为9号龙首和10号龙首。经过研究人员半年以来无数次的拼接和科学研究，还原18号建筑为唐代的一座歇山式建筑，9号龙首应为垂兽，10号龙首应为戗兽。古代歇山式屋顶包括一个正脊、四个垂脊、四个戗脊，垂脊下端设置垂兽，戗脊下端设置戗兽。

他说，唐代的陶质龙首存世量极少，考古发掘出土的更是少之又少，目前仅有黑龙江、山东、河南等地有零星出土，也不完整。这次雄安出土的唐代陶质龙首，保存相对较为完整，十分罕见，文物价值很高。尤其是10号龙首，修复后双耳耸立、头顶六髻，这种形制的龙首从来没有出现过。

部分研究人员和拼接取得阶段性成果的龙首。

“但是，出土时的龙首存在很多问题，修复难度很大。龙首表面覆盖泥土，基体含大量可溶盐，形成盐析，存在残缺、断裂、硬结物等病害。龙首虽外形较完整，但内部碎为数百块，而且盐析情况严重。”他说。

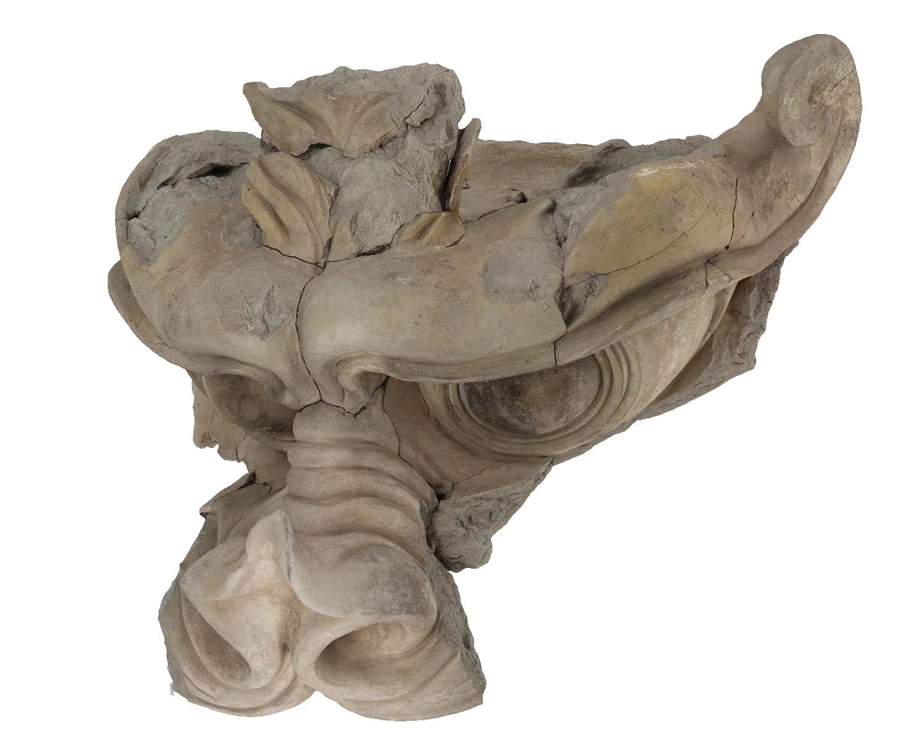

9号龙首保护成果。

领受修复唐代龙首的任务后，课题组首先用科技手段给龙首做了“全面体检”。通过测试发现，龙首的烧制温度约为686℃左右。随后，针对龙首保存现状，先后采用超声波清洗、纯净水脱盐、烘干、彩绘成分曲面荧光分析、烧成温度分析、制陶工艺观察、陶质成分分析、三维激光扫描、模拟拼接、粘接、补配等研究工作，对龙首制作工艺进行了系统分析，并在此基础上进行保护和修复。

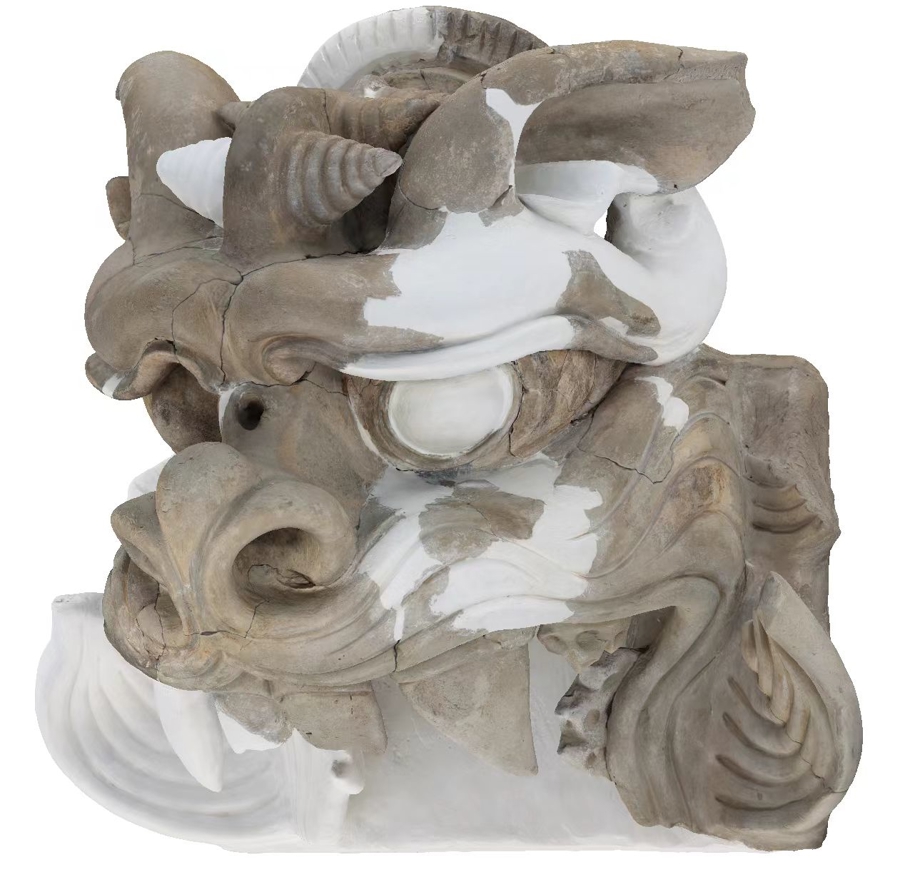

10号龙首保护成果。

一系列科技手段的应用，让唐代龙首的材质得以明确。采用曲面微区X射线荧光分析技术，得出10号龙首右眼部的眼线绿色为含铜颜料、眼白部分为含铅颜料、眼珠部分为含锰颜料。采用扫描电镜能谱仪分析发现，紫黑色为含锰颜料、红色为朱砂颜料、绿色为含铜颜料、白色为含铅颜料。对龙首胎体进行显微观察发现，胎体内含有秸秆和碎陶块，甚至发现了陶工的指纹。另外，通过计算机断层扫描分析9号龙首胎体的成型工艺是，先塑龙首上颌和鼻子，再以这个部分为支撑塑造眼睛和额头。

最终，龙首制作工艺清晰起来。龙首是由较纯的高硅黏土添加秸秆等有机羼和料及碎陶块经686℃左右的高温烧制成型。表面大面积使用含铅白色颜料进行绘制，使用含锰的紫黑色颜料绘制眼珠部位，使用含铜的绿色矿物绘制眼线，眼珠和眉部交接处使用朱砂进行绘制。

研究还表明，9号龙首背面复原宽度达45厘米，10号龙首达30厘米。也就是说，这个建筑垂脊宽度达45厘米、戗脊宽度达30厘米。

刘勇说：“可以想象，当时这个建筑非常宏伟壮丽。这说明，唐代工匠在制陶、彩绘工艺、雕塑技艺等方面，都达到了非常高的水平。”

雄安古州城出土的龙首雄浑有力、勇猛威严，为中国古代龙形象增添了新类别，为研究唐代龙首建筑构件提供了重要材料，为中华龙文化形象的演变提供了新的考古依据。

原标题：《科技赋能考古②两件唐代建筑龙首，为中国龙形象增添新类别》

本文作者：解放日报 樊江洪
